微流控芯片平臺具有的微流體可控流動、功能模塊化集成等特點，能夠構建從樣品預處理到分析檢測功能，適應環境監測體系在芯片平臺上的移植運行，集成度自動化程度更高，體積小，試劑消耗量低，能夠更好的適應便攜式應用和長期穩定運行，獲得實時連續的環境參數。

一、微流控技術在環境研究與保護領域的研究與應用

微流控技術憑借其微型化、集成化和低消耗的特點，在環境監測、污染物治理及生態修復等領域展現出顯著優勢，具體應用方向如下：

1.污染物快速檢測與定量分析

水質監測：檢測水體中的重金屬離子（如鉛、汞）、有機污染物（如多環芳烴）及病原微生物。通過集成光學傳感器（如熒光探針）或電化學檢測模塊，實現亞ppb級靈敏度。

空氣污染監測：分析空氣中的VOCs、顆粒物（PM2.5/PM10）及有害氣體（如臭氧）。柔性微流控芯片可搭載氣敏傳感器，實現實時氣體吸附與濃度檢測。

土壤檢測：提取土壤中的農藥殘留、重金屬，結合微流控電泳分離技術，快速評估土壤污染程度。

2. 環境毒性評估與生物監測

生物毒性測試：利用微流控芯片構建微型化生物測試系統，評估污染物對水生生物（如斑馬魚胚胎）或細胞的毒性效應，替代傳統高成本的大規模實驗。

微生物群落分析：通過芯片內微流道捕獲并富集環境微生物，結合基因測序模塊，解析污染環境中微生物多樣性及功能基因。

3.污染物原位處理與修復

光催化降解：在微流控芯片內集成光催化劑（如TiO?），利用層流特性增強光反應效率，實現有機污染物的原位降解。

電化學修復：通過微電極陣列施加電場，驅動重金屬離子定向遷移并富集，用于土壤或水體修復。

4. 突發污染事件應急響應

便攜式檢測設備：開發基于微流控芯片的現場快速檢測儀，可在污染現場實時分析污染物種類與濃度，支持應急決策。

二、環境保護方向微流控實驗室設備配套方案

微流控技術在環境監測中可實現對水質、土壤、空氣等污染物的快速檢測與實時分析，實驗室需圍繞污染物捕獲-分離-檢測-數據整合全流程配置設備，具體方案如下：

1、核心設備模塊

微流控芯片設計與加工系統

光刻與鍵合設備：制備PDMS或玻璃材質的微米級流道芯片，支持紫外曝光與熱鍵合工藝，精度達±1μm，適用于重金屬、農藥殘留等檢測流道設計。

3D打印設備：快速成型復雜結構芯片（如螺旋混合通道），適配土壤多孔介質污染物富集需求。

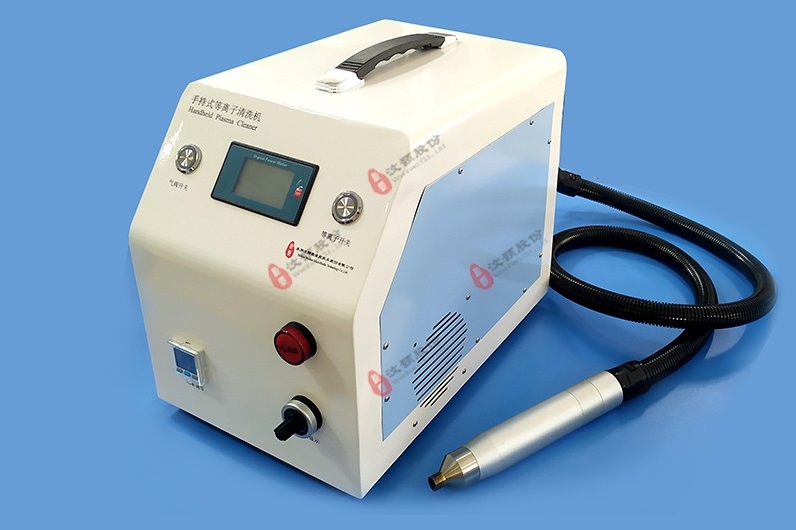

等離子清洗機：提升芯片表面親水性，增強抗體/探針固定效率（如PDC-001型號）。

檢測分析設備

電化學工作站：集成三電極檢測單元，通過溶出伏安法定量分析重金屬（如鉛、鎘），靈敏度達ppb級。

拉曼光譜儀：無接觸檢測有機污染物（如多環芳烴），與微流控通道聯用實現實時監測。

熒光顯微鏡：檢測芯片內熒光標記的病原微生物（如大腸桿菌），支持AI圖像識別分類（如Olympus IX73）。

流體控制與自動化平臺

多通道壓力泵：精準控制微升級別流速（±0.1μL/min），支持8通道并行進樣（如Elveflow OB1 Mk3），用于土壤浸提液或空氣顆粒物樣本處理。

微流控歧管系統：集成樣本預處理（如免疫磁珠捕獲）、反應（恒溫PCR）、分離（電泳）功能，減少人工操作誤差。

自動化工作站：機械臂完成芯片加載、樣本注入及數據采集，提升通量至96樣本/小時。

2、輔助設施與耗材

潔凈環境系統：萬級潔凈度實驗室，配備FFU層流罩與正壓維持系統，防止樣本交叉污染。

生物安全柜：Class II A2型用于病原微生物操作，防止氣溶膠擴散。

快速前處理設備：

均質器：破碎土壤或植物樣本，釋放重金屬及有機污染物。

微透析探針：原位提取水體或空氣中的小分子污染物（如抗生素殘留）。

3、典型應用場景與設備聯動

水質污染物監測

流程：水樣過濾→微流控芯片富集（納米材料修飾通道）→電化學檢測→數據傳輸。

設備聯動：壓力泵驅動水流經芯片，電化學工作站同步輸出信號，30分鐘內完成鉛、鎘檢測。

土壤重金屬篩查

流程：土壤浸提→芯片微萃取→拉曼光譜分析→數據庫比對。

設備聯動：蠕動泵控制浸提液流速，拉曼光譜儀實時反饋污染物濃度，檢測限低至0.1ppm。

空氣顆粒物毒性評估

流程：空氣采樣→芯片過濾富集→細胞培養+熒光標記→毒性分析。

設備聯動：自動化工作站完成顆粒物捕獲與細胞暴露實驗，48小時內評估PM2.5毒性。

4、建設成本與優化建議

預算分配：芯片加工（35%）、檢測設備（40%）、自動化系統（15%）、輔助設施（10%）。

低成本方案：采用絲網印刷電極（SPCE）集成濾紙條，構建一次性檢測設備，成本降低60%。

標準化驗證：定期使用NIST標準物質校準設備，確保數據符合《環境監測質量管理技術導》要求。

通過模塊化設備組合，實驗室可覆蓋從農田到大氣的全環境要素監測，實現污染物1小時快速篩查、污染源24小時溯源的目標。
