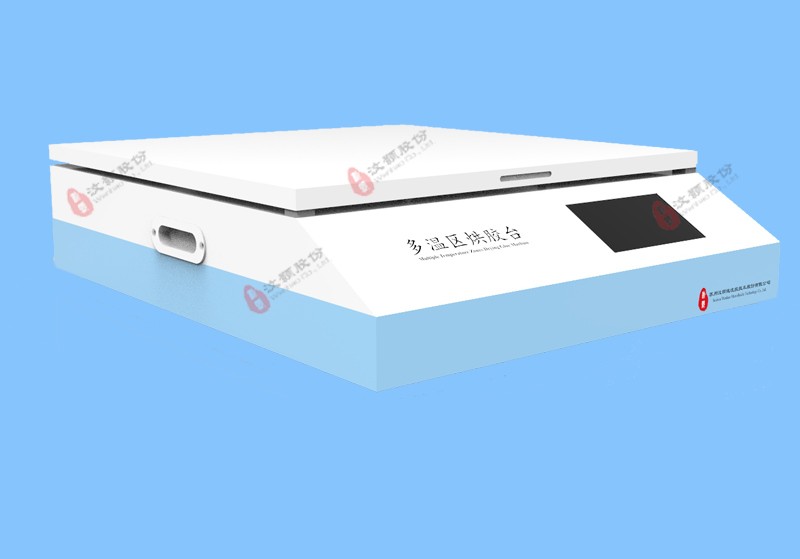

WH-HP-02 多溫區烘膠臺
- 型號WH-HP-02 多溫區烘膠設備
- 模式烘膠,烤膠
多溫區烘膠臺/烤膠機/熱板具有3個溫控區域可分別設定與調整不同的溫度，可同時/單獨工作。最大烘膠溫度300度，直徑210mm
產品簡介
多溫區烘膠臺（WH-HP-02）是汶顥股份自主開發的具有獨立知識產權的一款產品，可以用于光刻工藝中烘膠工藝，包括前烘、中烘和后烘，并具有分段式程控升溫。該設備采用PID控溫系統自動測溫控溫，升溫速度快、溫度均勻、控溫精度高等特點，可長時間持續穩定工作。此外，此儀器最大特點是具有3個溫控區域，可分別設定與調整不同的溫度，可同時/單獨工作，克服了常規烘膠臺只有一個溫控區域，需要多個溫度控制時必須來回切換升溫/降溫的缺點，極大提高了烘膠效率，以及烘膠過程的溫度一致性。
WH-HP-02是一款緊湊且易于使用的光刻熱板。它用于光刻工藝的預烘烤，后烘烤和硬烘烤。該產品具有較高的烘烤速度，均勻性，較高的溫度控制精度和高度可重復的實驗結果。烘烤控制設計用于預烘烤，后烘烤和硬烘烤，以進行光蝕刻過程。WH-HP-02熱板與KW-4A旋涂機或WH-SC-01旋涂機一起使用，是在硅片或其他基板上制造金屬氧化物薄膜、聚合物涂層和金屬有機薄膜的理想工具。
與傳統烘箱相比，使用加熱板固化薄膜將減少烘烤時間，提高可重復性，并獲得更均勻和更好的薄膜質量。這是因為WH-HP-01在整個基材上具有均勻的溫度曲線，并為薄膜和涂層提供均勻的加熱。因為薄膜/涂層是從下往上加熱的，所以可以避免皮膚效應。
多溫區烘膠臺（熱板、烤膠機）技術參數：
WH-HP-02多溫區烘膠臺（7寸） | WH-HP-03多溫區烘膠臺（5寸） |
烘膠溫度：室溫～300℃ 持續烘膠時間：～15min以內為宜 控溫精度：±1℃ 溫度均勻性：＜±5% 烘膠板規格：φ210 mm 參數設定：觸摸屏設置參數 控溫形式：PID控溫系統 電源輸入：AC220V±10V/50HZ 功率：2.5 KW 重量：40 kg 外形尺寸：580（W）*706（D）*187（H）mm | 烘膠溫度：室溫～300℃ 持續烘膠時間：～15min以內為宜 控溫精度：±1℃ 溫度均勻性：＜±5% 烘膠板規格：φ130mm 參數設定：觸摸屏設置參數 控溫形式：PID控溫系統 電源輸入：AC220V±10V/50HZ 功率：1.5 KW 重量：21kg 外形尺寸：480（W）*580（D）*200（H）mm |

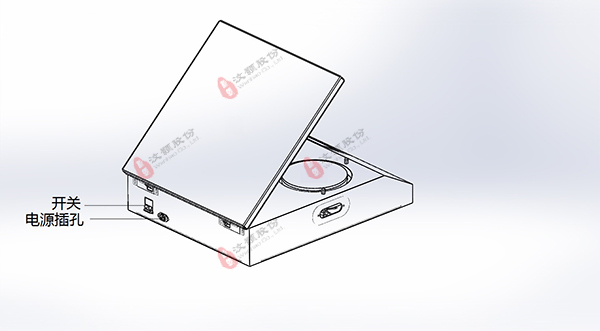

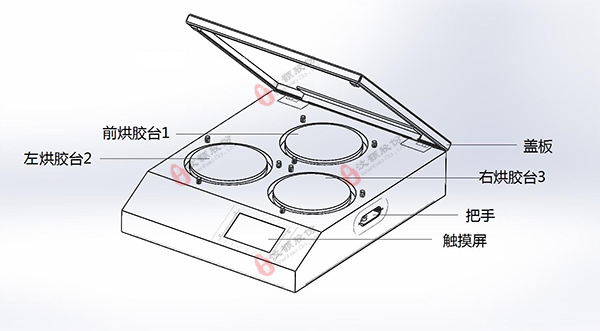

特征圖解

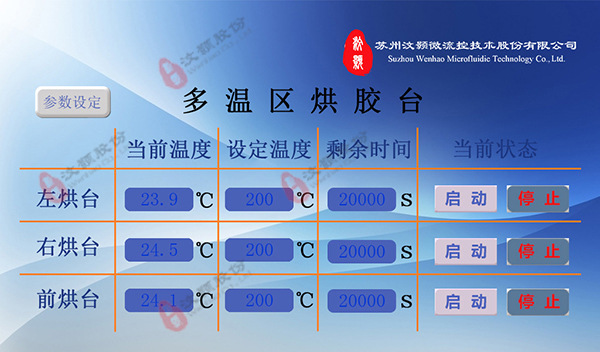

操作界面
多溫區烘膠臺/熱板溫度測試數據表：
烘臺位置 | 設置溫度（℃） | 顯示溫度（℃） | 中心（℃） | 偏中心（℃） | 邊緣（℃） | 均一性% |
左烘臺 | 65 | 64.8~65.2 | 66 | 63 | 65 | 4.5% |
100 | 99.7~100.2 | 106 | 101 | 105 | 4.7% | |
150 | 149.5~150.4 | 154 | 147 | 152 | 4.5% | |
200 | 199.6~200.4 | 214 | 195 | 213 | 8.9% | |
250 | 249.4~250.4 | 268 | 248 | 265 | 7.5% | |
280 | 279.6~280.5 | 307 | 280 | 302 | 8.8% | |
右烘臺 | 65 | 64.8~65.3 | 66 | 65 | 67 | 2.99% |
100 | 99.7~100.5 | 105 | 102 | 104 | 2.9% | |
150 | 149.4~150.7 | 157 | 151 | 155 | 3.8% | |
200 | 199.4~200.4 | 215 | 200 | 208 | 7.0% | |
250 | 248.6~250.8 | 270 | 249 | 265 | 7.8% | |
280 | 279.0~280.9 | 309 | 281 | 298 | 9.1% | |
前烘臺 | 65 | 64.9~65.4 | 66 | 63 | 65 | 4.5% |
100 | 99.8~100.4 | 106 | 101 | 105 | 4.7% | |
150 | 149.7~150.3 | 154 | 146 | 154 | 5.2% | |
200 | 199.8~200.5 | 210 | 194 | 207 | 7.6% | |
250 | 249.7~251.2 | 280 | 253 | 266 | 9.6% | |
280 | 279.8~281.2 | 317 | 283 | 289 | 10.7% | |
測試結論 | 溫度范圍：室溫~300℃；控溫精度≤±1℃；實際溫度偏差范圍±5℃；溫度均一性:室溫~150℃溫度均一性范圍≤±5%，＞150℃溫度均一性范圍>±5%。 | |||||
有任何其他疑問或需要詳細說明書可咨詢客服
