1.WH-IND SIC160碳化硅微反應器產品簡介

汶顥自主研發的SIC160碳化硅微反應器采用無壓燒結技術，實現了整個模塊的整體密封成型，而不是通過螺絲穿孔加密封圈密封的方式密封，提高了密封強度、密封可靠性及耐腐蝕能力，且不會因?yàn)橹貜?fù)拆裝導致碳化硅反應器的疲勞強度下降導致出現應力開裂的現象。不同于反應燒結碳化硅，汶灝采用的無壓燒結工藝成型的碳化硅反應器，不添加10-12%的單質硅，使得碳化硅反應器具有耐腐蝕能力的最高抗力級別，對幾乎所有化學品都具有A級抗腐蝕能力，耐腐蝕能力與PTFE相當，且導熱系數可達160w/m.k，適用于強腐蝕、強放熱、高壓力的極端工況，尤其適用于一般玻璃和金屬反應器都難以解決及實現的工況，可以用于此等極端工況的小試過程及多套并聯的中試過程。

SIC160微通道反應器：導熱系數可達160w/m.k

                    適用于高壓、強腐蝕、放熱量極大的工藝過程

                    可根據用戶需求定制不同通量的碳化硅反應器

應用領域：氟化學反應的工藝過程（年化腐蝕性小于0.04mm/年）

          強堿性的工藝過程

          反應熱當量超過200Kj/mol的劇烈反應

          高危化學品的小試及中試生產

2.WH-IND SIC160 碳化硅微反應器功能模塊介紹

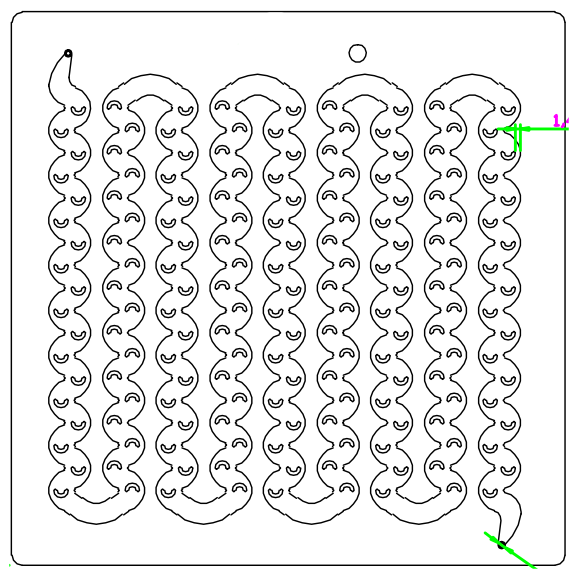

2.1.SIC160結構層

2 外形尺寸：160*160*10

2 年通量：200噸/年

2 材質：碳化硅

2 流道長度：2.5m

2 單板持液量：10mL

2 特征尺寸深度：1000um

2 使用溫度：-20℃-200℃；

使用壓力：0-30bar

工藝側使用流量：0-200mL/min；

2 換熱側使用流量:0-10L/min；

2 導熱系數:160w/m.k

2 密封成型方式：無壓燒結，不含金屬墊片及密封圈

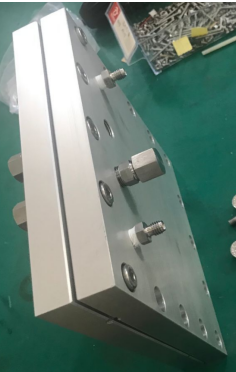

2.2.SIC160換熱層

2  外形尺寸：210×210×40mm；

2  材質： 6061-T6；

2  接頭尺寸：FUNF 1/4” -28；

2  接頭材質：PTFE；

2  螺栓尺寸：M8；

2  O-ring：FFKM（3M）；

2  溫度范圍：-20-220℃；

2  工作壓力：0-5Mpa；

2  用途：用于固定SIC160微反應器，使之能承受高壓；同時對進入反應器的液體進行換熱，為反應液提供高效的傳質傳熱。
