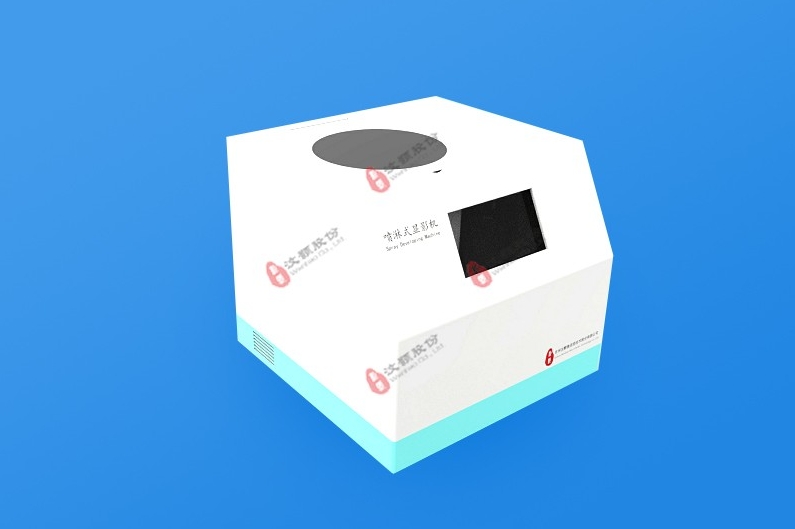

汶顥股份自主開發的噴淋顯影機，是針對光刻工藝中的顯影過程而設計開發的，可以對7英寸以下(含7英寸)規格的硅片進行程控式自動化顯影。該設備可完全替代微流控芯片制作過程中的手動顯影環節，克服了手動顯影過程中的顯影液加入量不可控、硅片顯影時間不可控、同規格硅片間隔顯影效果不可控，最大程度上減少操作人員人為因素導致的顯影質量問題以及硅片的損壞。那么微流控芯片中為什么要用噴淋顯影工藝呢？

圖案形成與定義

去除光刻膠：在微流控芯片的制造過程中，光刻是關鍵步驟，光刻膠被涂覆在芯片基底上，經過曝光后，需要通過顯影步驟去除特定區域的光刻膠。噴淋顯影可以均勻地將顯影液噴灑在芯片表面，使曝光后的光刻膠與顯影液充分接觸，從而溶解掉應該去除的光刻膠部分，精確地形成所需的微流道、微腔室等圖案。

精確圖案轉移：噴淋顯影有助于將光刻掩膜版上的圖案準確無誤地轉移到芯片基底上。顯影液的均勻噴淋能夠保證整個芯片表面的顯影效果一致，避免因顯影不均勻?qū)е碌膱D案變形或尺寸偏差，從而保證微流控芯片的設計功能得以實現。

提高生產效率與質量

快速顯影：噴淋顯影方式能夠快速地將顯影液覆蓋到芯片的整個表面，相比于其他顯影方式，它可以加快顯影過程，提高生產效率。

減少缺陷：均勻的噴淋可以避免顯影液局部積聚或干涸，減少因顯影液分布不均而產生的顯影缺陷，如殘留光刻膠、顯影過度或不足等問題，從而提高微流控芯片的良品率和質量穩定性。

對后續工藝的影響

為蝕刻或沉積做準備：顯影后形成的光刻膠圖案為后續的蝕刻或沉積工藝提供了模板。噴淋顯影確保的精確圖案能夠保證蝕刻或沉積過程按照設計要求進行，使微流控芯片能夠?qū)崿F(xiàn)預期的微結構和功能。

保證工藝兼容性：良好的噴淋顯影效果有助于保證光刻膠圖案的質量，進而保證后續工藝與光刻工藝的兼容性，避免因顯影問題導致后續工藝無法正常進行或影響芯片的最終性能。
