Manz等(1990)首次提出以微電子機械系統技術為基礎的 “微型全分析系統 (micro total analysis systems, ?TAS)” 概念，標志著微流控研究開始真正獲得重視并進入快速發展的階段。這些系統最早用于化學分析，后來隨著應用領域的擴展，“微流控芯片 (microfluidic chip)”、“芯片實驗室 (lab on a chip)” 和含義更廣的 “微流控器件(microfluidic device)” 成為更通用的說法。微流控器件利用結構各異的微通道和形式多樣的外加力場，對微量流體或樣品在微觀尺度上進行精確操縱、處理與控制，從而將傳統實驗室的部分乃至全部功能，包括采樣、稀釋、加試劑、反應、分離、檢測等集成在一次性或可多次重復使用的微芯片上。相比于傳統方法，微流控器件具有低成本、低能耗、易自動化、快速靈活、高便攜性等優勢，直接面對社會各行各業的實際需求，在疾病診斷、細胞研究、藥物篩選、環境監測、綠色能源、材料合成等各個領域開展應用并展示出廣闊前景。
微流控實驗系統平臺集成了光學顯微鏡、生物芯片、微流體進樣泵、流體流速監測與控制及用于圖像分析的電腦等。該系統平臺能夠完成細胞滾動/粘附、細胞遷移、細胞分選、細胞運動軌跡跟蹤、細胞數目統計分析等細胞分析及高通量細胞篩選分析。

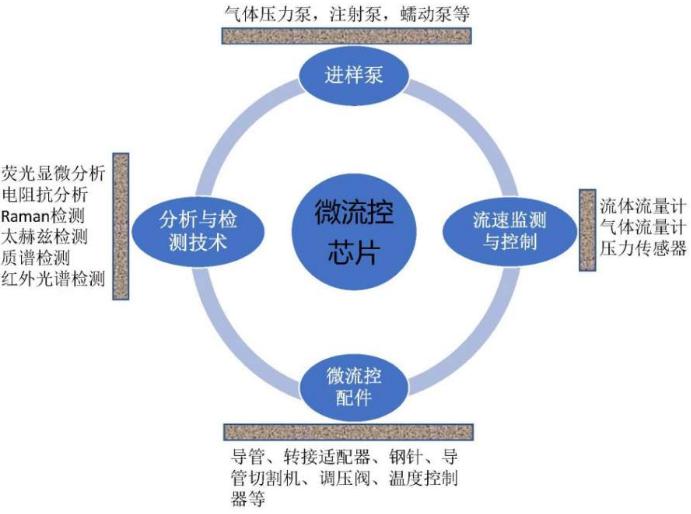

微流控實驗系統平臺可以直接采用現有的已搭配好的系統平臺，也可以根據自己實驗的需求，自主進行搭配。目前已搭配好的通用微流體實驗平臺主要有CorSolutions系統、Cellix半自動系統和LabSmith測試系統。實際上，微流控實驗系統平臺在一定程度上可以看成是一個由多個不同的部件組合而成的系統平臺，該系統平臺主要包括四大部分：進樣泵系統、流體檢測與控制系統、微流控芯片系統及分析和檢測系統。
下面就微流控系統平臺的四大組成部分做簡要介紹。
進樣泵系統：
（1）帶有傳感器和PID控制的注射泵
（2）帶有傳感器和PID控制的蠕動泵
（3）帶有傳感器和PID控制的壓力驅動泵
（4）電驅動（電場力驅動）
（5）超聲波驅動
（6）光驅動（可見光或紅外光或紫外光等）
流體檢測與控制系統：
（1）流量計（帶有PID控制）
（2）流量模塊（flow unit，溫度傳感測量）
（3）壓力傳感器
（4）其他測量微流體流速的儀器
微流控配件：
微流控配件主要有不同外徑尺寸和內徑尺寸的毛細導管（用于連接進樣泵、流量計和芯片的進出口）；轉接適配器（用于連接不同類型的毛細導管）；導管切割機（用于切割不同尺寸的導管，導管的橫斷面切口保持導管原始形狀如圓形或方形）；調壓閥（用于氣體驅動泵的壓強調節）；溫度控制器（用于芯片通道的加熱，實現實驗的恒溫控制）；不同類型的鋼針（連接不同尺寸的毛細導管或芯片的出入口）；切換閥（用于實現2路或多路液體的切換控制）等。
微流控芯片：
生物芯片的主要材質有玻璃、硅、石英、聚合物（PC、PDMS、PMMA）等。根據研究目的的不同，生物芯片通道表面需要做不同程度的處理，如親水或疏水處理、螯合Cu2+處理及生物蛋白處理等。此外，微流控芯片依據不同的用途又可分為液滴產生芯片、流速細胞芯片、微混合器芯片、微反應器芯片、電阻抗譜芯片等。對于某些特殊需求的芯片，如3D芯片通道、彎曲芯片通道、大寬度的芯片溝道等，均可實現定制需求。
分析和檢測系統：
（a）電學分析
      （1）電阻抗分析—單細胞測量或計數，細菌濃度測量，細胞成分測量等
      （2）所需設備為HF2IS、HF2TA、流體連接PRO芯片夾具
（b）光學分析
      （1）顯微熒光檢測—細胞的生長和活動狀況、細胞膜和細胞組分的研究等。
      （2）化學發光和生物發光檢測—發光強度可用于確定分析物的濃度，靈敏度和選擇性高、線性       反應范圍寬，利于對分析物的定量分析。僅適用于特定化學發光試劑和細胞的研究。
      （3）拉曼檢測—適用于對細胞及其生物分子的實時監測。
      （4）折射率檢測—避免了熒光標記和化學修飾對細胞的影響，適于對細胞自然狀態的檢測。該檢測對激光光源及對外部條件如溫度、壓力和流速的控制要求很高，特殊光學檢測結構的設計及光纖等的應用使得微流控折射率檢測系統更接近于芯片實驗室的概念。
      （5）熱透鏡顯微檢測—可對單個細胞無創、實時檢測。
      （6）表面等離子激元共振檢測—可對界面上生物分子相互作用的無標記實時監測，通過對生物反應過程中表面等離子激元共振的動態變化監測獲取生物分子相互作用的特異信號。檢測對象一般是具有配體和受體特異性結合性質的核算、蛋白質、酶及抗體等生物分子，尤其適合對免疫反應的過程監測和定量分析，這對分子特異反應的實時監測也用于細胞的檢測和傳感。
上述介紹了微流控實驗系統平臺的主要組成部分如進樣泵、流體流量監測與控制、微流體配件及微流體檢測系統。微流控芯片是微流控實驗中的核心部分，主要由實驗者根據實驗的需求而自行設計芯片的結構。由此可見，用戶在進行微流控實驗的過程中，可根據個人的實驗要求而有選擇性的選擇一些性能參數高的微流體部件，然后將這些部分組裝在一起便可構成一套適合自己特定實驗研究要求的微流控實驗平臺。

汶顥關于“分離和檢測核酸片段，采用微流控芯片電泳分離，準備采用熒光檢測”芯片實驗室系統裝置如下：

1）進樣系統

2）芯片平臺（毛細管電泳芯片）

3）高壓電源

4）熒光檢測系統

5）組件/配件/耗材（比如正負電極等）

文章轉載于小木蟲論壇（有改動）：http://muchong.com/t-12297789-1
